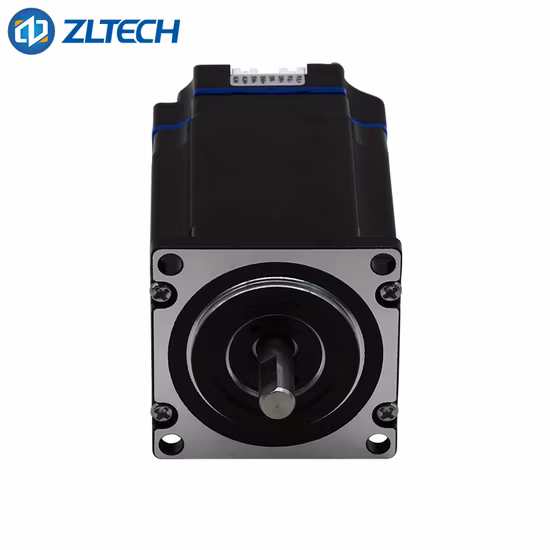

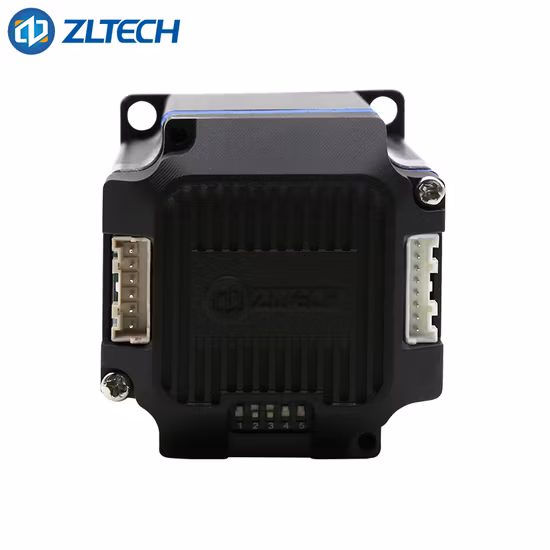

低振動閉ループ NEMA23 ブラシレス電動ステッピング モーター レーザー マーキング マシン用エンコーダー付き統合ステッピング モーター

基礎情報

モデル番号。	ZLIS57-P
動作モード	ハイブリッド
タイプ	磁電
認証	ISO9001、CCC、Ce
マルケ	ゲルブ
輸送パッケージ	単一コピー
仕様	20.5cm×16.5cm×23.5cm、119.4g
商標	ゲルブ
起源	深セン、中国
HSコード	8501310000
生産能力	50000/年

製品説明

レーザーマーキングマシン用の低振動電動ブラシレスNema23閉ループステッピングモーターおよびエンコーダ
製品説明

パフォーマンスパラメータ

記事	ZLIM57-P
ウェル	単一の波
サイズ	ネマ23
ステップ角	1.8°
入力電圧(VDC)	24
出力電流ピーク(A)	3
ステップ信号周波数 (Hz)	200.000
制御信号入力電流(mA)	10
サージ保護 (VDC)	55
入力信号電圧(VDC)	5
軸径(mm)	7.5
軸長さ(mm)	20.6
保持トルク(N・m)	2
より広いスタンドでの絶縁 (MΩ)	100
動作温度(℃)	0~50
最大周囲湿度	相対湿度 90%
保管温度 (℃)	-10～70
振動	10～55Hz/0.15mm
重量(g)	1130
エンジン長さ(mm)	119.4

特殊機能：

• 大きな出力トルク、高速、無段階損失。
• 低発熱、低騒音、低振動で高精度、長寿命です。
• ステッピングモーターとドライバーを 1 つのモーターに統合します。

ステッピングモーターの材料の分解

外形寸法図（単位：mm）

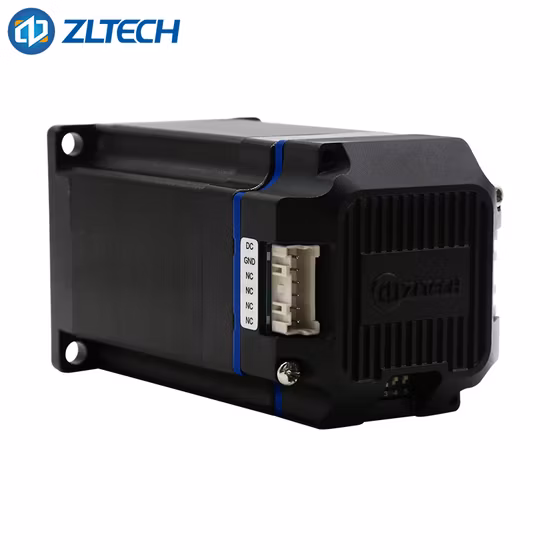

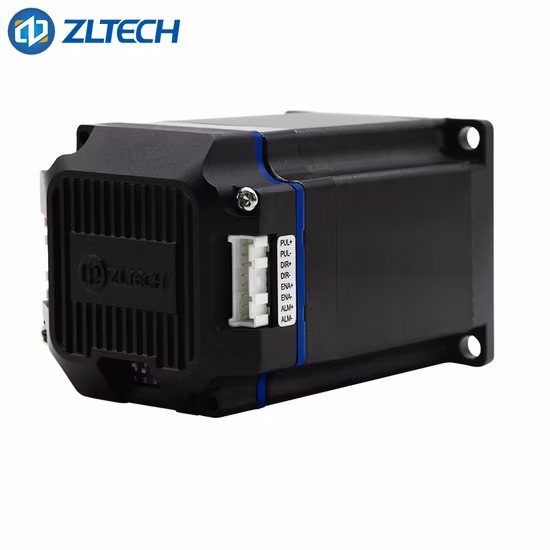

モーター配線

注意:
1. エンジンを取り付ける際は、必ずエンジンのフロントエンドカバーを使用して停止位置を取り付け、連携に注意してください。 モータ軸と負荷の同心度には十分ご注意ください。
2. ドライバにモータを接続する場合、相を間違えて接続しないでください。

組立工程

あらゆる種類の統合型 2 相オープン ループ ステッピング モーターを選択可能
